常用外围无源器件的特性及选择

作者：黄山
通信作者：成红玉
校阅：林风

摘要

电阻、电容、电感是模拟电路与开关电源中最基础也最容易被忽视其非理想特性的三类无源器件：阻值对了增益却偏了，容值够了滤波效果却差了，感值选了电感却发热严重。这些问题的根源往往不在于参数本身，而在于对温度特性、直流偏置效应、自热效应、饱和特性、寄生参数及降额规范的忽略。本文梳理三类器件在工程选型中需要同步关注的参数边界、环境约束、失效风险与布局要点，为模拟电路设计、开关电源设计及系统可靠性评估提供一套可对照执行的选型框架。

1 电阻

电阻（Resistor）是电路中最基础的无源器件，主要实现限流、分压、电流采样、阻抗匹配、负载设定等功能。常用类型包括贴片电阻、色环电阻、NTC热敏电阻等。色环电阻采用色标标识与轴向引线封装，其相对于常规贴片电阻的SMT生产流程更为繁琐；NTC热敏电阻阻值随温度显著变化，不属于固定阻值电阻。因此，本文主要以贴片电阻为例展开说明。

1.1 电阻主要参数

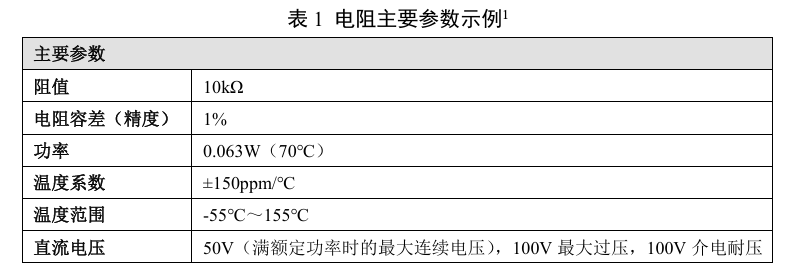

电阻选型的第一步，是明确应用场景对阻值、精度、功率、温度系数（Temperature Coefficient of Resistance，TCR）和耐压的基本需求。表1以一颗典型贴片电阻为例，展示其主要参数如下：

1.2 贴片电阻标称阻值与偏差^[1][2]

贴片电阻阻值通过丝印编码标识，不同精度对应不同编码体系。

1.2.1 5%精度，E-24系列

E-24 系列电阻用3位数字或代码表示，如图1所示。

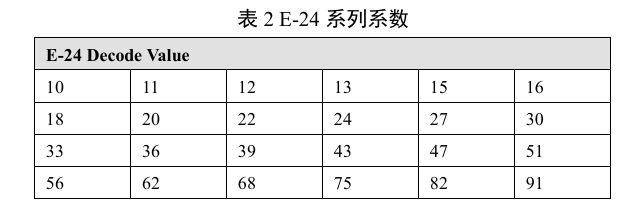

E-24 表示的数字对应关系为10^n/24，其中n值为0~23，故 E-24系列电阻对应系数如表2所示：

E-24 贴片电阻阻值的表示方式：
a) 大于10欧姆的电阻：XYZ，其中XY为E-24系列的系数，Z代表对应的指数部分，电阻 值表示为XY∗10^Z。如图1所示的电阻带有103字样，XY为10，Z为3，故电阻阻值为10∗10³= 10kΩ。
b) 小于10欧姆的电阻：XRY，其中用R来代表小数点，如5R1表示5.1Ω。

1.2.2 1%精度，E-96系列

E-96 系列电阻用4位数字或代码表示，精度更高、阻值更密集，如图2所示。

E-96 表示的数字对应关系为10^n/96，其中n值为0~95，E-96系列电阻对应系数表详见附录5.1， 工程中直接对照厂商丝印手册更高效。

E-96 贴片电阻阻值的表示方式：
a) 大于10欧姆的电阻：WXYZ，其中WXY为E-96系列的系数，Z代表对应的指数部分，电 阻值表示为WXY∗10^Z。如图2所示的电阻带有1822字样，WXY为182，Z为2，电阻阻值为182∗ 10² = 18.2kΩ。
b) 小于10欧姆的电阻：XRY，其中用R来代表小数点，如5R10表示5.1Ω。
c) E-96 还有一种Multiplier Code标注法，其 Code与E-96系列系数对应关系详见附录5.2。如 图2所示的电阻带有01C字样，其中01对应E-96系列系数为100，C对应10^2，故电阻阻值为 100∗10² = 10kΩ。

1.3 额定功率、额定电压和功率降额

1.3.1 静态额定值：功率与电压

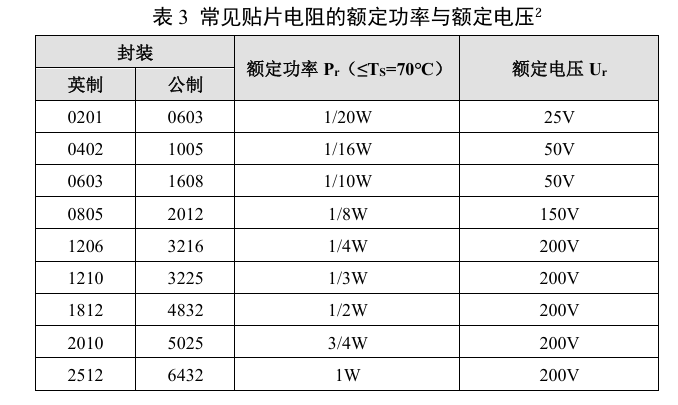

电阻的选型除了电阻阻值以外，额定功率与额定电压是尤为重要的关键指标，是电阻的封装选型的重要判断依据。常见贴片电阻的额定功率，额定电压与贴片电阻封装的对应关系如表3所示。

 1.3.2 温度降额曲线

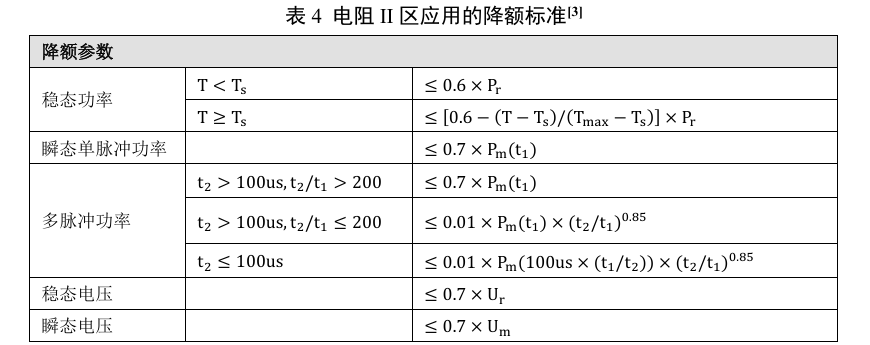

规格书上标称的额定功率仅适用于小等于70℃环境；70℃至T_max之间线性降额至0。工程上按II区降额标准执行，稳态功率降额系数0.6，即实际功耗≤0.6×P_r（T<T_s时），高于T_s时进一步线性衰减。电阻II区应用的降额标准如表4所示。

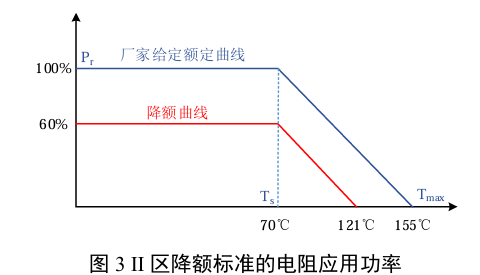

其中，U_r为额定最高工作电压，U_m为峰值脉冲电压，P_r为厂家给定在温度低于T_s时的额定功率，T_s为厂家给定额定工作温度，T_max为标称最大工作温度，t₁为脉冲宽度，P_m为脉宽t₁下能支持的最大单次脉冲功率，(t₁+t₂)为脉冲周期。最终II区降额后的电阻功率曲线如图3所示。

1.3.3 脉冲功率场景

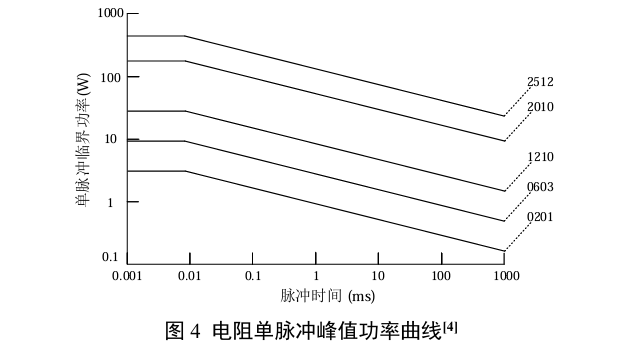

电阻除了直流工作情况外，对于 RC 吸收电路，启动保护电路等应用场景，均涉及到电阻的瞬 时大功率工作的情况。针对此场景一般电阻厂商会提供单脉冲峰值功率曲线（不同厂商之间存在一 定差异，以各厂商提供的曲线为准），如图4所示。

该曲线代表电阻在不同脉宽（时间长度t₁）下能支持的最大单次脉冲功率P_m，其中脉宽是以矩形波为标准，如图5所示。

实际应用时电阻的功率与时间的关系多种多样，故需要对不同的应用场景进行脉宽的等效拟合。例如，RC放电波形的等效矩形脉冲宽度T=τ/2，其中τ=RC为该电路的时间常数；三角波的等效矩形脉冲宽度T=t/3，其中t为三角波的持续时间；半正弦波的等效矩形脉冲宽度T=t/2，其中t为半正弦波的持续时间；阻尼震荡波形的等效矩形脉冲宽度T=τ/4，其中τ为时间常数。

对于多脉冲的功率场景，其降额功率需要通过最大单次脉冲功率P_m，功率脉宽（时间长度t₁），以及通断比t₂/t₁进行评估，t₁与t₂的定义如图6所示。

脉冲功率分为单脉冲和多脉冲两种场景。单脉冲直接查厂商的P_m(t₁)曲线即可；多脉冲因热累积效应，需按以下三种场景降额评估：
1)  t₂ >100us且 t₂/t₁ > 200：脉冲间隔足够长，热完全散尽，等效于单脉冲，按≤0.7×P_m(t₁) 执行。
2)  t₂ >100us且 t₂/t₁ ≤ 200：热积累不可忽略，按照≤0.01×Pm(t₁)×(t₂/t₁)^0.85的标准进 行降额。
3)  t₂ ≤100us：脉宽极短，P_m需以等效脉宽t₁ =100us×(t₁/t₂)为基准重新查曲线，再代入公 式≤0.01×P_m(t₁)×(t₂/t₁)^0.85的标准进行降额。

1.4 贴片电阻热评估

由于电阻的额定功率，和温度强相关，如何正确评估电阻的温度是明确所选的电阻是否满足应用要求的重要手段。贴片电阻的热量主要通过热传导经焊盘传递至PCB（占90%以上），因此PCB的散热能力是决定电阻实际温升的关键。工程上以电阻端子部位温度作为监测点，应确保该点温度在降额曲线所允许的范围内。

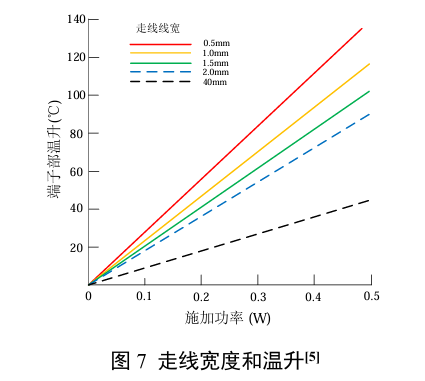

PCB 走线宽度直接影响散热效果。走线越宽，温升越低，允许施加的功率越高，如图7所示。 因此，高功率场景下，除选大封装外，还应增大焊盘连接铜皮的面积和宽度。

1.5 温度系数TCR

电阻的温度系数TCR，即温度每变化1℃时电阻阻值的相对变化量（单位ppm/℃），计算公式见式(1)。

其中，R₁为基准温度条件下的阻值；T₁为基准温度；R₂为任意温度条件下的阻值；T₂为任意温度。

对于普通贴片电阻而言，TCR决定了其工作温度范围内阻值精度的最大偏移量。常规厚膜电阻的TCR通常在±100~±200ppm/℃之间，薄膜电阻可做到±10~±50ppm/℃，精密金属箔电阻甚至可低至±1ppm/℃以下。

工程设计时需特别关注：TCR 与初始容差叠加，共同构成全温度范围内的总阻值偏差。例如，一颗±1%、±150ppm/℃的电阻在85℃温升（25℃→110℃）下，额外漂移达150×10⁻⁶×85 = 1.275%， 总偏差超过2.2%，远超初始容差本身。因此，对于低温漂要求严苛的场景（如精密基准分压、高增 益放大器、高精度电流源），TCR往往比初始容差更具选型优先级。宁可选0.5%+25ppm/℃的薄膜电 阻，也不选0.1%+200ppm/℃的厚膜电阻。

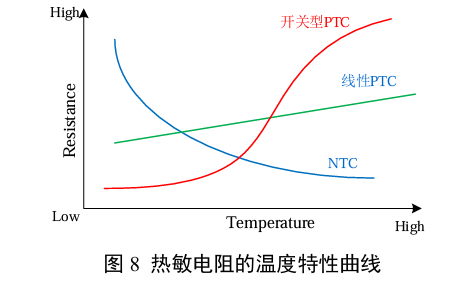

除常规电阻外，还有一类以TCR为核心利用目的的热敏电阻。其阻值随温度显著变化，灵敏度远高于普通电阻，广泛应用于温度检测与温度补偿场景。

根据温度系数的正负，热敏电阻分为两类：
1)  NTC（负温度系数热敏电阻）：阻值随温度升高而下降，灵敏度极高，微小温度变化即可引起阻值明显变化。主要应用于输入浪涌抑制、过温保护等场景。
2)  PTC（正温度系数热敏电阻）：阻值随温度升高而上升，根据特性差异又可分为两种：①开关型PTC，阻值随温度升高呈非线性急剧跃升，多用于过流/过温保护电路；②线性PTC，阻值随温度呈近似线性变化，可用于高精度温度检测及温漂补偿。

1.6 电流采样电阻走线^[6]

电流采样电阻的选型（低阻值、高精度、低温漂）必须配合正确的PCB布局才能发挥性能。核心方法是开尔文四线制连接，如图9所示，将电压检测点与电流通路分开，避免走线电阻引入误差。

即使采用开尔文连接，电流流入方向与检测点位置仍会影响检测精度。典型情况下，电流方向可分为三类：①电流直线穿过采样电阻，②电流以直角方向流入电阻、并以相同方向流出，③电流以直角方向流入电阻、并以相反方向流出。方向①时，检测点越靠近电阻焊盘中心位置，误差越小；方向②、③时，铜箔对检测结果的影响显著增大，最佳检测点可能会偏离中心位置，具体位置需通过仿真确定。因此，在PCB布局时，应优先保证电流路径以直线方式穿越采样电阻，避免直角拐弯；若受布局限制无法实现直线走线，则需通过仿真确定最优检测点位置。

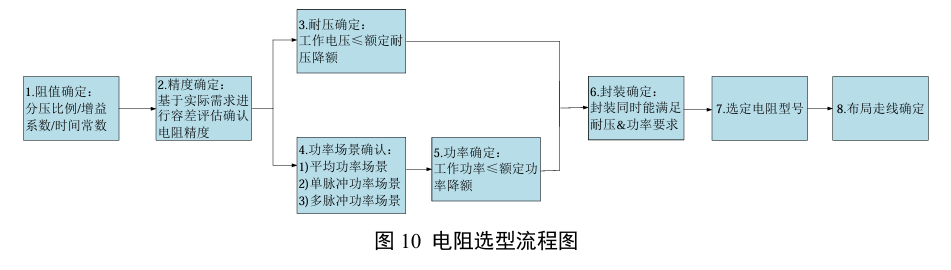

1.7 电阻选型流程总结

2 电容

电容（Capacitor）是电路构成的主要基础无源器件之一，主要帮助电路实现储能、滤波、耦合、旁路、稳压等功能，工程中常用的电容类型包括：多层陶瓷电容器（Multilayer Ceramic Capacitor，MLCC）， 铝电解电容器、钽电解电容器等。

2.1 电容主要参数

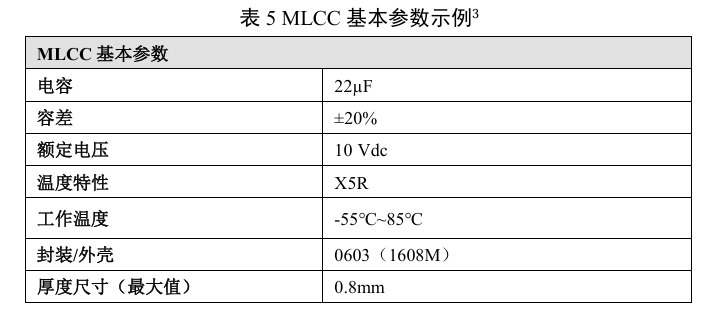

电容选型的第一步，是明确应用场景对容值、精度、等效串联电阻（Equivalent Series Resistance，ESR）、耐压、温度范围和使用寿命的基本需求。表5以MLCC电容典型参数为例，展示主要参数：

2.2 MLCC

MLCC 是由印好内电极的陶瓷介质膜片以错位方式叠合，经高温烧结形成陶瓷芯片，再在芯片两端封上金属外电极，形成类似独石的结构，故也称为独石电容器。其优势在于体积小、无极性、高频特性好、ESR低。

2.2.1 MLCC 的分类

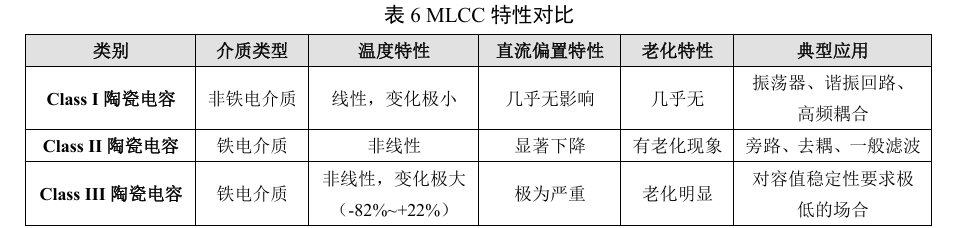

MLCC依据介质材料的不同分为三类，其特性对比如下：

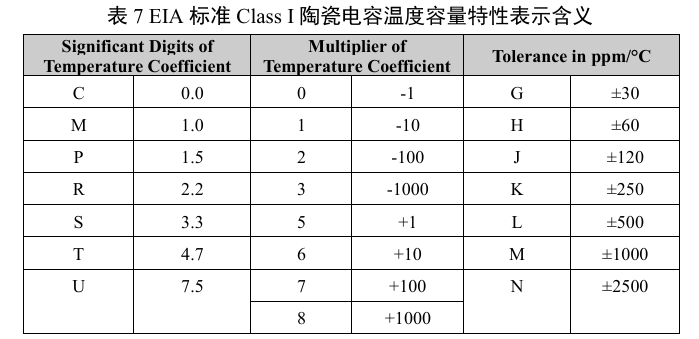

Class I 陶瓷电容的温度容量特性（Temperature Characteristic of Capacitance，TCC）依据美国电子工业协会（EIA）标准采用“字母+数字+字母”代码形式表示，具体含义如表7所示。例如，C0G表示温度容量特性为0±30ppm/℃；U2J表示温度容量特性为-750±120ppm/℃。

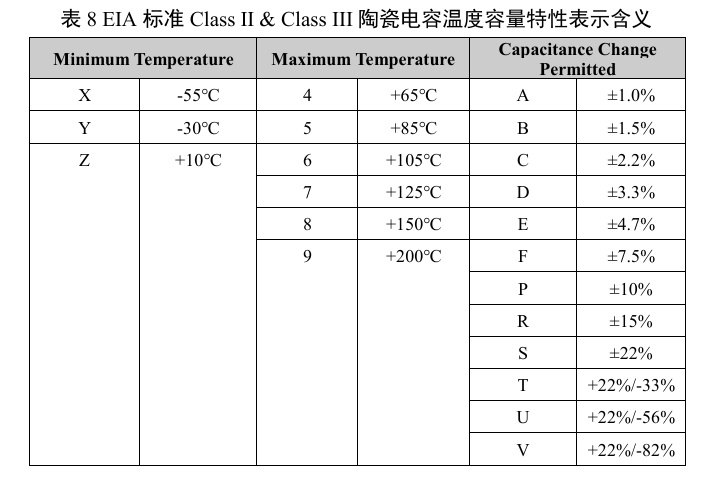

Class II & III 陶瓷电容的温度容量特性依据美国电子工业协会（EIA）标准，具体字母与数字表示含义如表8所示。例如，X7R表示工作温度范围为-55℃～+125℃且容值变化不超过±15%；Y5V表示工作温度范围为-30℃～+85℃且容值变化不超过-82%~+22%。相对于Class II陶瓷电容，Class III 陶瓷电容的温度特性极差，且容值受直流偏置电压影响严重，依据美国电子工业协会（EIA）标准，结尾字母为T、U、V的陶瓷电容均为Class III 陶瓷电容。

2.2.2 MLCC的关键电气特性

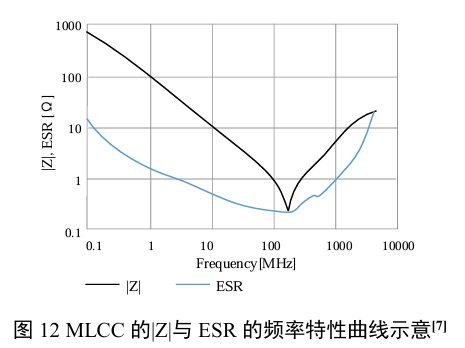

电容在实际电路中并非理想状态，其等效模型为“C+ESL+ESR”，如图11所示。因此，使用时需关注其不同频率下的阻抗特性与ESR特性，如图12所示。

基于该模型可引申出两个关键参数：
1)  损耗角正切（DF）：主要反应了电容的发热特性以及频率特性，DF越小代表发热损耗越低、高频特性越好。

2)  自谐振频率（SRF）：电容工作在SRF以下呈容性，以上呈感性，滤波电路中需确保目标频率低于SRF。

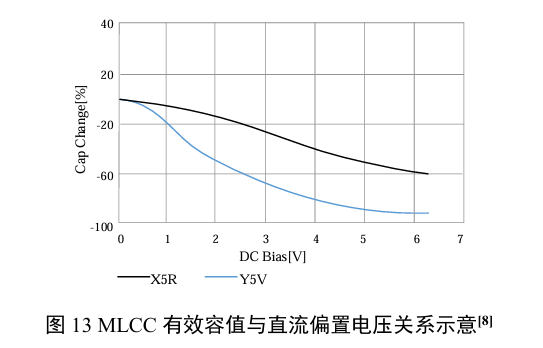

对于 Class II & III 陶瓷电容在实际应用的容值选取时，需要考虑直流偏置电压对陶瓷电容的影 响，随着偏置电压上升实际陶瓷电容的有效容值越低，如图13所示。故对 Class II & III 陶瓷电容 一般推荐额定耐压值至少在直流偏置电压的2倍以上。

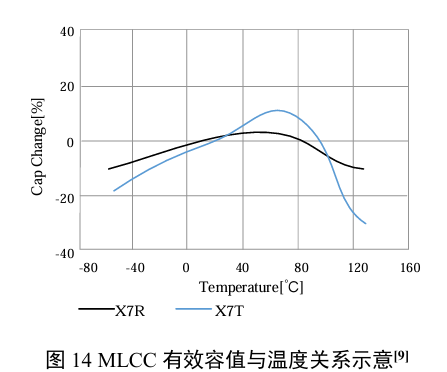

另外，如上文所描述，不同类型的MLCC具有不同的温度容量特性，故电容的温度特性也是应用中需要重点关注的参数。电路设计需要将MLCC全温度范围内的容值变化纳入容差分析。

2.2.3 MLCC 的噪声问题

所有电介质在电场下都会发生机械形变，称为压电逆效应或电致伸缩效应。MLCC作为开关电 源输出滤波电容时，周期性交流电压导致其产生周期性的形变，通过焊盘拉扯PCB 产生“噪声”， 大封装电容（如1206，1210等）尤为明显。当该噪声频率处于20Hz~20kHz时即可被人耳接收，产 生人们都能听见的噪音。

一般开关电源开关频率大多在100kHz以上，稳态运行时不会导致噪音的产生。但当负载存在大幅度20Hz~20kHz动态变化时，可能引发噪声问题，整机设计时需考虑降噪处理。

2.3 铝电解电容

铝电解电容以铝金属为正极、表面氧化铝层为介质，按电解质类型分为液体、固态及混合型铝电解电容器。其特点在于大电容，这是通过对铝箔表面进行蚀刻增大表面积，并以埃米级极薄的氧化被膜作为介质而实现的。

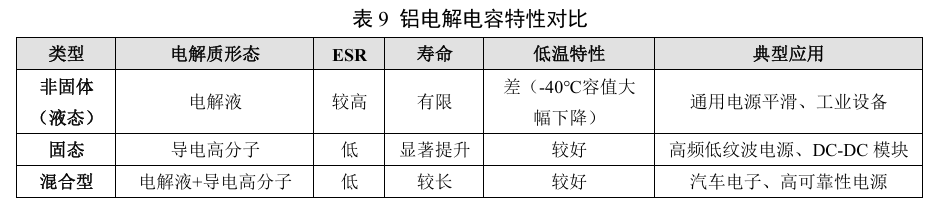

三类铝电解电容的特性对比如下：

2.3.1 铝电解电容主要参数

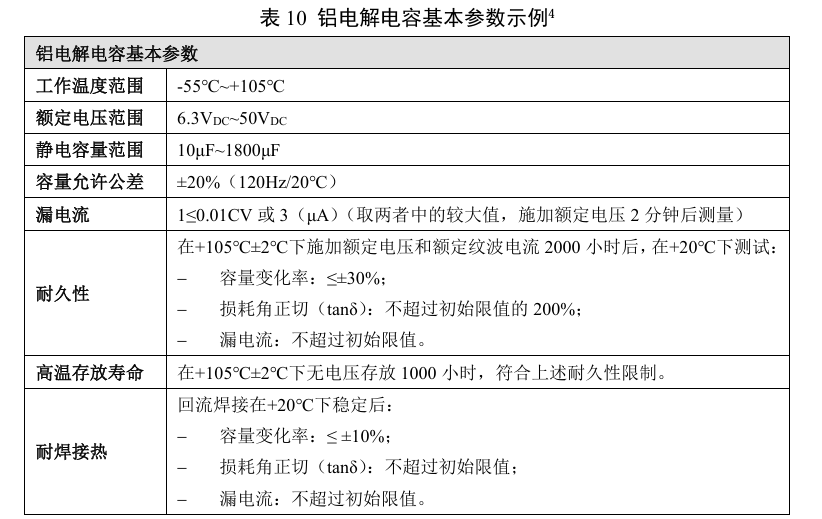

铝电解电容的主要参数如下表所示：

1)  电压降额：铝电解电容的容值几乎不受直流偏置电压影响，使用时保证最大稳态电压不超 过额定值的90%，瞬时浪涌电压不超过标称额定电压值，即符合一般降额标准。

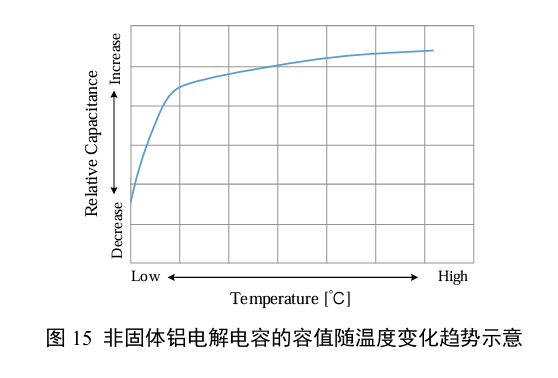

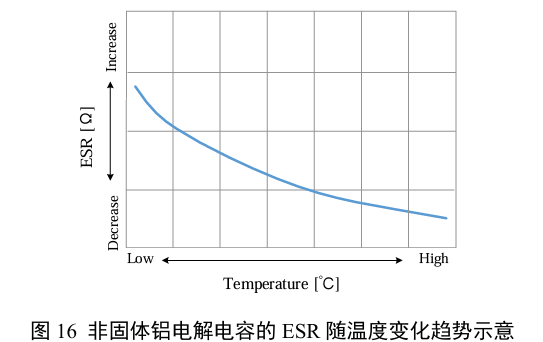

2)  温度特性：铝电解电容的容值随温度变化显著。非固体铝电解电容低温下容值下跌，温度升高容值回升（如图15）；同时其ESR随温度降低而明显升高（如图16）。

2.3.2 铝电解电容寿命评估

铝电解电容的寿命是选型中必须量化评估的维度。其失效机制是电解液在温度影响下气化，逐渐渗透到封口橡胶中，导致容量下降、ESR上升，最终开路失效（电解液干涸）。温度是决定寿命的第一要素。

铝电解电容在应用时需结合实际应用场景严格对使用寿命进行评估，对于非固体铝电解电容一般符合“10℃ 2倍的定律”（工作温度每降低10℃，寿命延长一倍），可按照该原则简单评估，详细寿命评估公式如下所示。

其中，L_X为实际使用温度为T_X时的预期寿命（h）；L_O为最高使用温度和额定纹波电流条件下规定的保证寿命（h）；T_O为最高使用温度（℃）；T_X为实际使用温度（电容表面温度）（℃）；△T_O为额定纹波电流下的电容内部温升（℃）；△T_X为等效实际纹波电流下的电容内部温升（℃）；I_O为额定纹波电流（A）；I_X为等效实际纹波电流（A）。

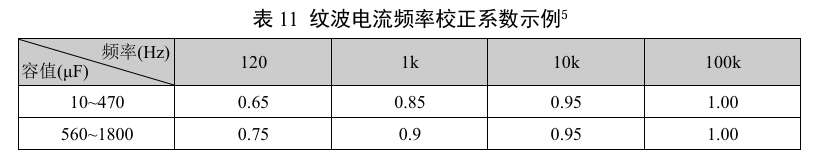

等效实际纹波电流通常包含多种频率分量，需按式(6)通过频率校正系数（如表11），采用线性插值或对数插值计算等效合成：

其中，F_fn为对应纹波电流频率的校正系数；I_fn为特定频率下的纹波电流分量。

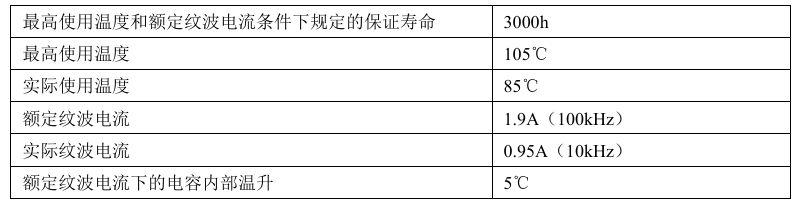

以如下电容规格为例：

等效实际纹波电流：

电容内部温升：

最终该应用条件下的铝电解电容寿命为：

固态/聚合物铝电解电容的寿命显著优于非固体电容，一般情况下仅考虑环境温度因素即可，无需复杂的纹波电流核算。不同厂商的聚合物电容寿命计算方式略有差异，需以厂家datasheet为准。

2.3.3 生命末期设计余量

铝电解电容在生命末期，ESR显著升高、容值显著下降。很多用电设备在生命末期出现异常，很大程度与此有关。开关电源等对阻抗敏感的电路设计中，需将生命末期的参数偏移纳入设计裕量。

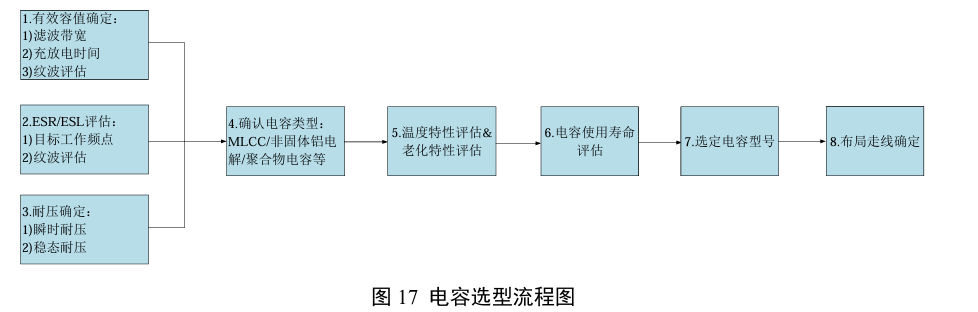

2.4 电容选型流程总结

3 功率电感

电感（Inductor）是电子电路中的三大基础无源器件之一，能够把电能转化为磁能并存储起来。功率电感是电源系统中的核心器件，利用电感特性实现电压转换和滤波，其性能直接决定电源的转换效率、输出纹波和带载能力。如何选择合适的电感，是电源设计的关键步骤。

3.1 功率电感主要参数

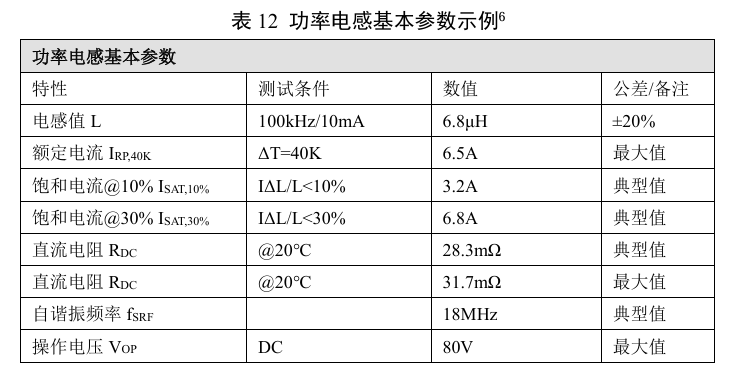

电感选型的第一步，是明确应用场景对感值、精度、直流电阻（Direct Current Resistance，DCR）、饱和电流、温升电流、自谐振频率（Self-Resonant Frequency，SRF）和耐压的基本需求。表12以一颗典型的功率电感为例，展示其主要参数：

3.2 电感的饱和特性

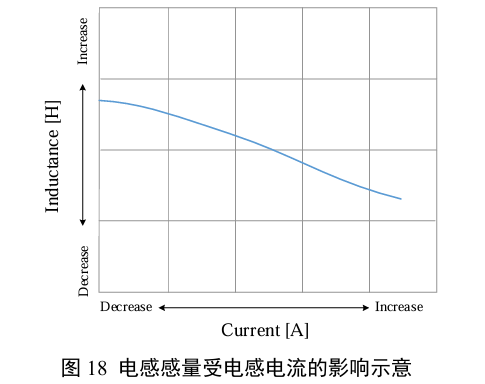

电感的核心风险在于磁饱和。随着电感电流上升，磁场强度相应提高，磁芯磁导率下降，导致电感量下降。如图18所示，电感感量随电流增加呈下降趋势。极端情况下，电感趋于“纯导线”，即常说的电感饱和。电感饱和瞬间，感抗消失，电流急剧上升，可能损坏功率器件和负载。在电源系统设计时，必须避免该情况的发生。

3.3 电感的温升特性

电感的额定电流（温升电流）是评估电感散热特性的重要指标，通常定义为：不借助外部散热条件下，电感施加直流电流后整体温升达到限定值（常规ΔT=40℃）时的电流值。不过由于其测试条件为直流电流，故该参数仅为散热能力的参考；实际电源系统中，功率电感中同时存在交流成分，交流部分产生的热损耗无法通过该参数得到正确评价。

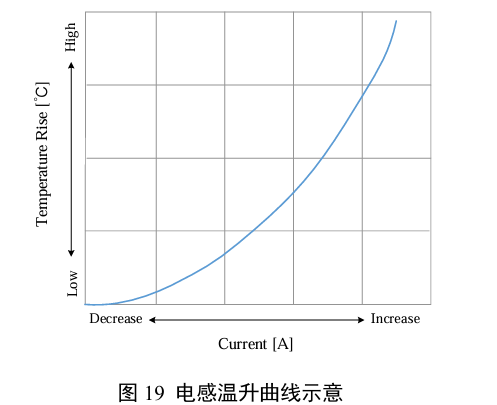

如图19所示电感温升曲线，实际温升是铜损与铁损之和共同作用的结果。

3.4 电感的等效模型与自谐振频率

实际电感并非理想器件，除串联电阻DCR外，因匝间/层间存在寄生电容，其等效模型为“L+DCR+C”如图20所示。

由上述等效模型可得出自谐振频率（SRF）：

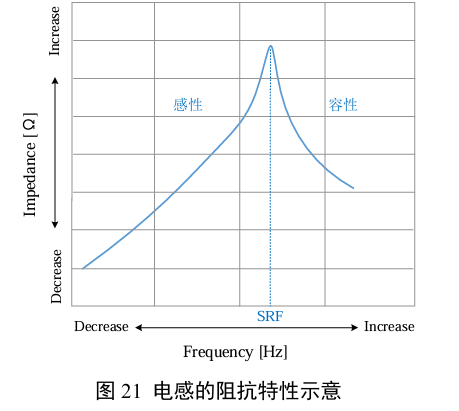

阻抗特性如图21所示。工作频率小于SRF，电感呈感性（阻抗随频率上升而上升），可用作功率转换；工作频率约等于SRF，电感呈纯阻性（阻抗最大），滤波效果最佳；工作频率大于SRF，电感呈容性（阻抗随频率上升而下降），丧失电感功能。

3.5 电感的耐压特性

电感的耐压主要取决于漆包线绝缘层，层间绝缘材料、磁芯的介电强度等。不同类型的电感耐压能力差异显著：一般的绕线电感天然耐压就极高（几百伏以上），多数场景无需过多考虑耐压；一体成型电感（线圈埋入磁粉压制而成）其绝缘特性受到生产制程影响，部分产品耐压仅为几十伏。使用此类电感时必须查阅datasheet确认最大工作电压V_OP，并确保稳态电压不超过额定值的80%。

3.6 功率电感的损耗分析

功率电感的损耗可以分为铜损（绕组损耗）和铁损（磁芯损耗）两大类。准确理解两种损耗的构成，是优化电源效率和进行热评估的基础。

3.6.1 铜损

铜损由直流损耗和交流损耗两部分构成。
1)  直流损耗：由直流电阻DCR产生，遵循焦耳定律。DCR越小（线径越粗、绕组越短）这部分的损耗越小。
2)  交流损耗：高频电流流过绕组时，因趋肤效应和邻近效应，绕组交流电阻（ACR）远大于DCR，产生额外的交流铜损。

• 趋肤效应：交变电流通过导线时，电流在导线横截面上分布不均匀。导体表面电流密度大于中心密度，且频率越高趋势越明显。有效导电截面积减小，ACR >> DCR。
• 邻近效应：多根导线并排或分层绕制时，相邻导线产生的交变磁场在彼此内部感应涡流，导致电流被挤压在导线贴近邻线的一侧，有效导电面积大幅缩小，ACR进一步增大。

3.6.2 铁损

铁损由磁滞损耗、涡流损耗和剩余损耗三部分组成。

1)  磁滞损耗：磁芯材料在磁化过程中，部分能量转化为势能，另一部分因克服材料内部摩擦转化为热能。磁滞回线的面积直观反映了磁滞损耗的大小（面积越大，损耗越高）。主要影响因素包括最大工作磁通密度（B）、最大磁场强度（H）、剩磁（Br）和矫顽力（Hc）。通过增大磁芯截面积，优化磁路设计、合理开气隙以降低磁通密度摆幅，可有效改善磁滞损耗。
2)  涡流损耗：磁芯在交变磁场中产生感应电势，因磁芯材料电阻率有限，感应电势会驱动涡流流动，能量以热能形式耗散。采用高电阻率材料（如铁氧体）或将磁芯制成薄片状（如硅钢片叠片）可显著降低涡流损耗。
3)  剩余损耗：主要由磁化弛豫效应或磁性滞后效应引起，通常较低，工程中可忽略不计。

由于各家电感厂商一般无法提供磁芯材料的详细关键参数，实际应用中难以通过理论计算获得铁损的准确值。部分一线厂商提供了电感损耗计算工具或损耗曲线图，可依据实际工况给出对应电感的铁损损耗，辅助用户进行相关设计评估。

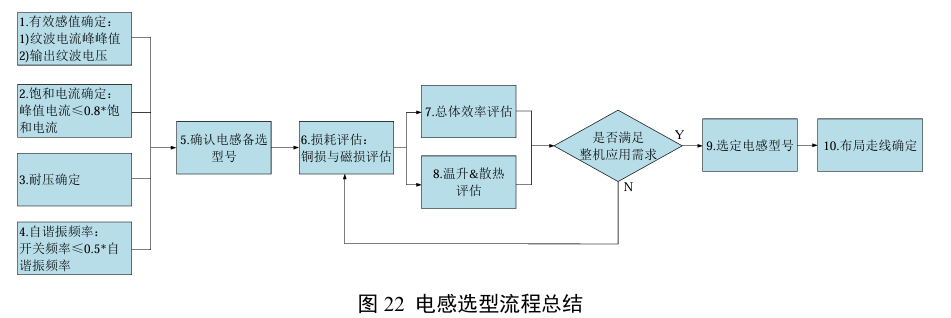

3.7 电感选型流程总结

4 参考文献

[1] International Electrotechnical Commission. Marking codes for resistors and capacitors: IEC 60062[S]. Edition 6.0. 2016-07.
[2] International Electrotechnical Commission. Preferred number series for resistors and capacitors: IEC60063[S]. Edition 3.0. 2015-03.
[3] 国防科学技术工业委员会. 元器件降额准则: GJB/Z 35-1993[S]. 1993-09-30.
[4] KOA Corporation. 电阻器的脉冲功率耐性技术说明[EB]. 2024-08-28.
[5] KOA Corporation. 片式电阻器的发热和温升技术说明[EB]. 2026-03-30.
[6] KOA Corporation. 使用电流检测电阻器检测电压技术资料[EB]. 2018-12-20.
[7] Murata Manufacturing Co., Ltd. What are impedance/ESR frequency characteristics in capacitors? [EB].2013-02-14.
[8] Murata Manufacturing Co., Ltd. The voltage characteristics of electrostatic capacitance[EB]. 2012-11-28.
[9] Murata Manufacturing Co., Ltd. What is the temperature characteristics of ceramic capacitors[EB]. 2012-10-15.

5 附录

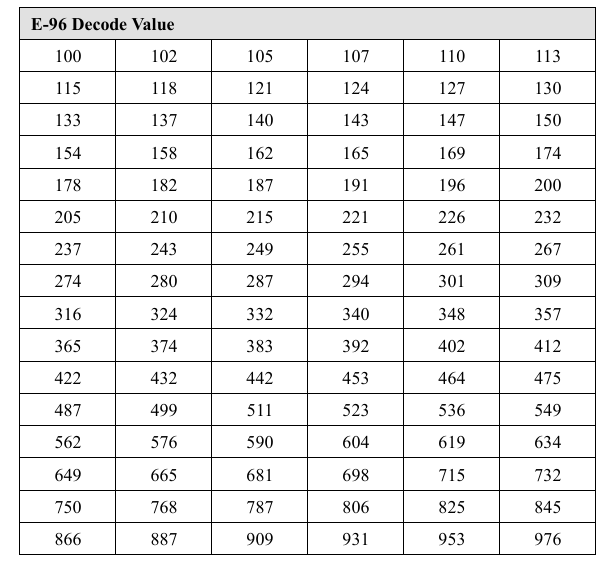

5.1 E-96系列系数

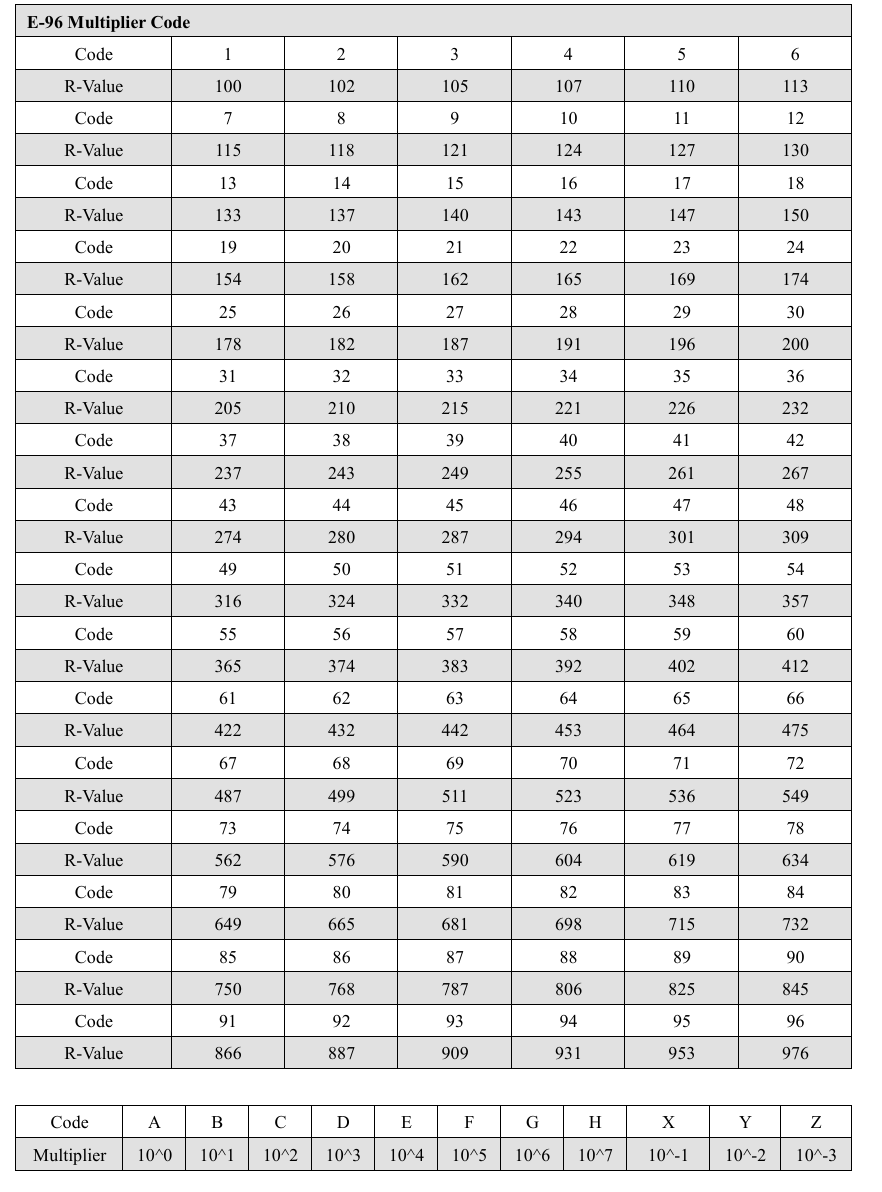

5.2 E-96系列Code对应关系

注释

¹ 参数示例引自Yageo的AA0402厚膜贴片电阻系列的通用规格书。
² 不同厂商不同系列电阻的额定功率和额定电压略有差别。
³ 参数示例引自Murata的GRM187R61A226ME15系列MLCC的通用规格书。
⁴ 参数示例引自Panasonic的EEEFP1V101A铝电解电容的通用规格书。
⁵ 参数示例引自Panasonic的EEEFP1V101A铝电解电容的通用规格书。
⁶ 参数示例引自Wurth的7443845030068功率电感的通用规格书。
