高、低边驱动器多通道并联应用说明

应用指南2026-07-10

作者：陈海生
通信作者：成红玉
校阅：向华席爽爽

摘要

集成了多重保护和诊断功能的高、低边驱动芯片，在汽车电子和工业控制领域被广泛用于替代传统的单颗MOSFET方案。它们能够适配不同系统中常见的阻性负载加热、容性负载快速启动、感性负载关断钳位等多种应用场景。对于不同系统而言，在多通道应用中，不同通道的负载电流往往存在一定差异。当某个通道的电流需求超过驱动芯片单通道的最大带载能力时，系统将无法正常工作。一种可行的解决办法是将多通道高边驱动芯片的多个通道并联使用，以增加负载电流能力。本应用说明将详细介绍高边驱动芯片通道并联应用中的关键注意事项及需要考虑的限制条件。

1 多通道并联应用简介

在实际应用中，多通道高、低边驱动器在常温下工作时，单通道的电流能力通常已能满足负载需求，并驱动负载稳定工作不会触发芯片的热关断保护。然而，当环境温度升高时，负载所需的驱动电流保持不变，但驱动器的导通阻抗会随着温度升高而增大。这一物理特性导致功率损耗增加，使得原本在常温下满足的负载电流，在高温下因芯片自身发热加剧而可能超过热保护的关断阈值。

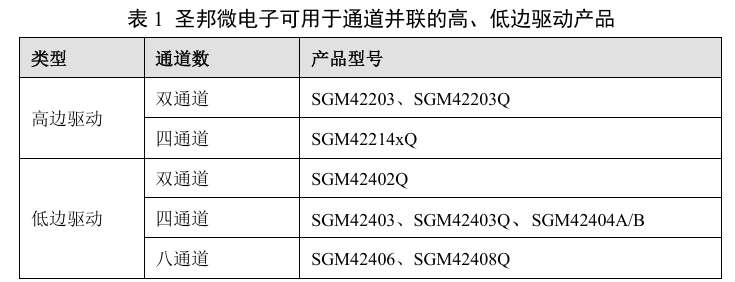

解决此问题的一种有效方式是增加外部散热器，将功率器件的热量及时散发，确保芯片整体结温工作在热关断保护阈值以下。但额外散热器的引入，无疑会增加系统成本和布局设计的复杂度。相比之下，采用多通道并联应用，通过降低导通阻抗来减小正常驱动时的功率，从而有效控制温升，使芯片在较高的环境温度下仍能稳定运行于过温保护阈值之内。圣邦微电子提供多款可用于通道并联的高、低边驱动产品，代表型号如表1所示。

这些多通道高、低边驱动芯片专为汽车系统和工业应用设计，集成了短路保护、过热保护、过压钳位和开路诊断功能，并具备内部和外部可配置的限流功能。其中，高边驱动器还集成了高精度电流检测电路。该系列器件支持多种负载驱动模式：可通过并联所有通道以驱动单个大电流负载，也可并联部分通道以应对中等电流负载，或通过单通道独立驱动适配较小电流的轻负载。并联通道输出是通过将单个器件集成的多个功率场效应管并联起来为负载提供更大的电流。此时，负载电流由原先的单通道承受变成并联的多通道分担，每个并联通道承载的电流理论值为总负载电流除以并联通道数量。这种并联配置使得这些高、低边驱动器能够驱动功率超过单通道能力的负载，如大功率卤素灯、螺线管、电磁阀及电机等。

2 电流与电压输出关系

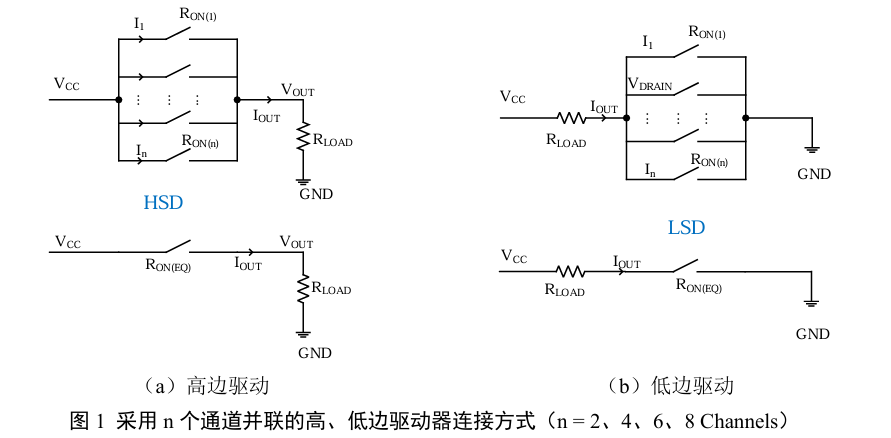

多通道高、低边驱动器在并联工作时，从电源端V_CC到输出端OUT之间具有相同的电压降（V_DS），高边驱动电压降为V_CC-V_OUT，低边驱动电压降为V_DRAIN-V_SOURCE。多通道并联后的总输出电流等于各通道电流之和，总电阻为各通道导通阻抗的并联等效值。图1分别展示了高、低边驱动器在n个通道并联时，电源电压V_CC节点及各通道输出V_OUT节点的连接方式。上部分图示为n个独立通道的导通阻抗R_ON(x)及其对应电流，下部分则为多通道并联后的等效导通阻抗R_ON(EQ)和总输出电流I_OUT。

在理想条件下，多个通道并联使用，负载电流会被各个通道平均分配，期望实现的总输出电流 I_OUT 是单个通道的 n 倍。这要求器件的各通道具有高度一致的导通阻抗。实际生产制造中，同一器件内部因工艺波动及键合线长度差异，各通道的导通阻抗存在一定偏差，导致多通道并联时总输出电流无法在各单通道间均匀分配。在一个器件内部，工艺偏差可能达到10%，以圣邦微电子推出的四通道高边驱动 SGM42214xQ 为例，其大批量量产测试数据显示，单通道导通阻抗的最小值为 143mΩ，典型值为150mΩ，最大值为164mΩ，存在一定的生产工艺偏差。

以12V系统应用，+85℃环境温度下需驱动总电流为6A的负载为例，可选择圣邦微电子推出的四通道高边驱动SGM42214xQ进行4通道并联驱动。参考SGM42214xQ Datasheet^[1]可知，该器件在 +25℃环境温度时，单通道导通阻抗的典型值为150mΩ；在+125℃环境温度时（V_CC>13.5V），导通阻抗最大值为270mΩ。器件结温到环境温度的热阻参数θ_JA为25.7℃/W。由于采用4通道并联，满足总负载电流6A应用需要每个通道驱动1.5A的典型电流。理论上6A负载电流在正常工作时产生的最大发热功率为：

器件功率管并联驱动产生的温升为：

在+85℃环境温度下的器件结温为：

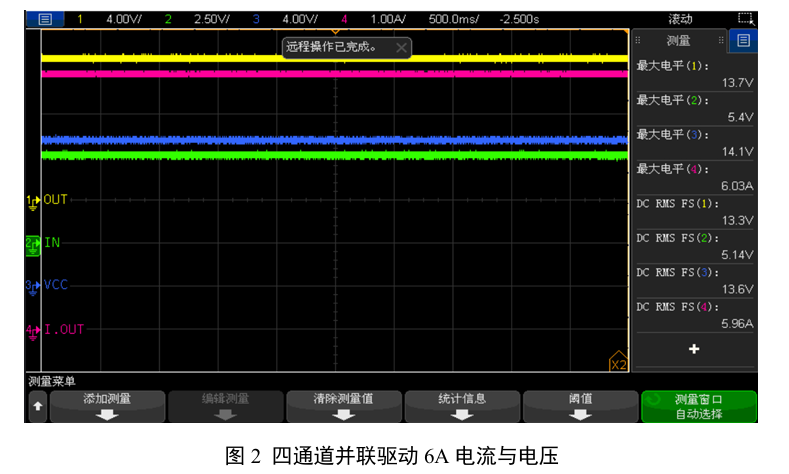

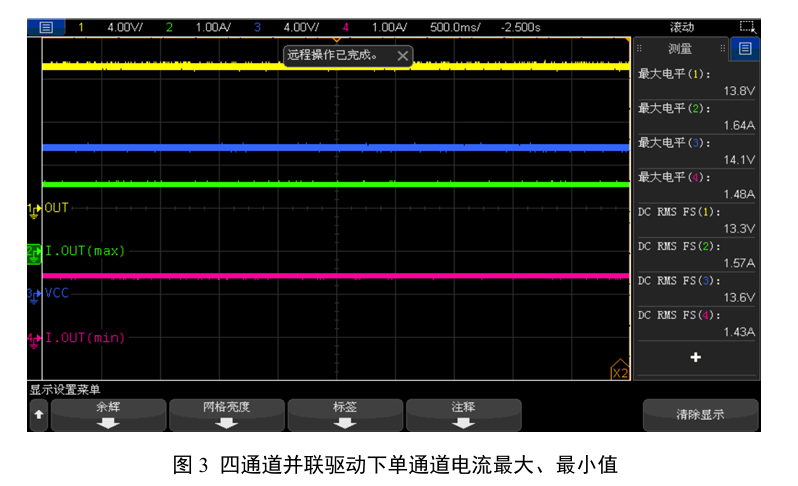

由于各通道间的导通阻抗R_ON存在最大±10%的偏差，每个通道的实际负载电流会在1.35A至1.65A之间变化。这种通道间的电流差异仍在器件规格所规定的电流能力和温升范围内。如图 2 所示，探头1测量输出电压，探头3测量电源电压，探头4设定1A/DIV，测量得出总的负载电流为 6A。如图3所示，通道2（电流探头1）测得单通道最大电流为1.57A，通道4（电流探头2）测得单通道最小电流为1.43A。测量结果表明，各通道的电流和电压均在设计目标范围内。

3 并联通道设计注意事项

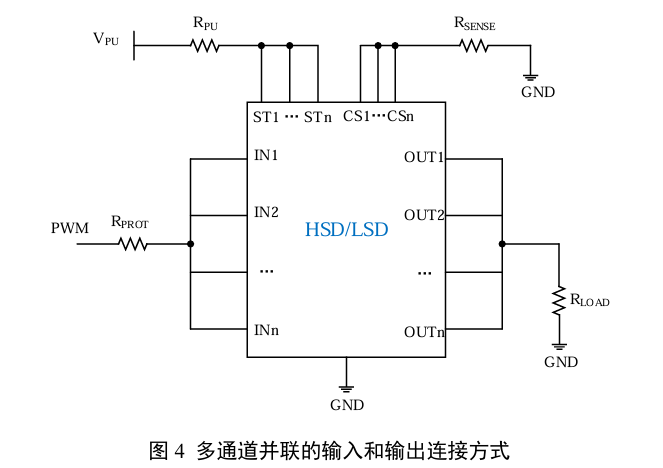

在多通道并联应用中，并联后的保护功能和诊断功能近似等效于单通道的表现。为保证各并联通道的同步输出，对于直接PWM控制的高、低边驱动器需将所有并行通道的输入引脚INx连接在一起，输出引脚OUTx并联后靠近设备端连接以降低寄生电感影响，同时设计时需充分考虑各通道间导通电阻、电流检测增益K、感性负载关断钳位等参数的偏差。图4展示了多通道并联下的输入、输出连接方式。对于SPI控制的开关，需确保并联通道的开关指令同步设置。此外，具有单通道故障状态指示功能的STx引脚应并联连接，经外部上拉后反馈至微控制器；而并联驱动时，具有多通道独立电流感应功能的CSx引脚也需并联连接至采样电阻R_SENSE，用于检测总负载电流。

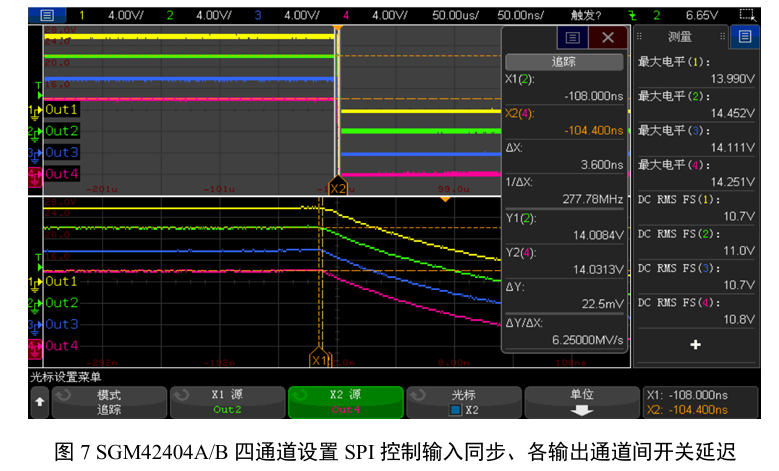

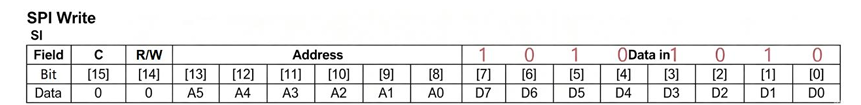

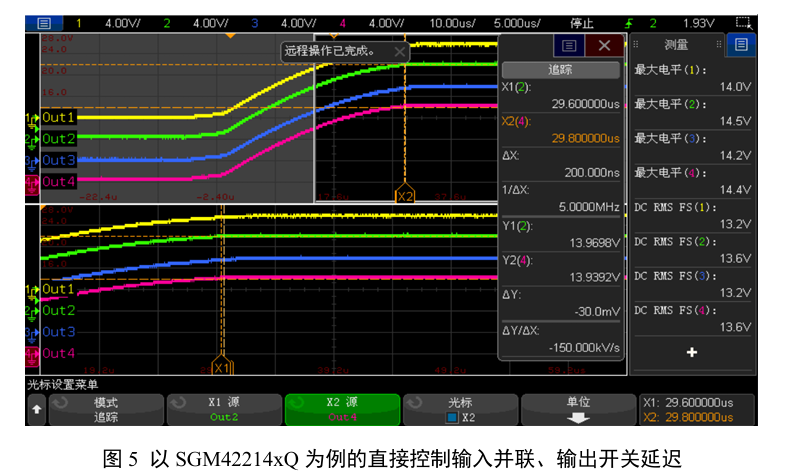

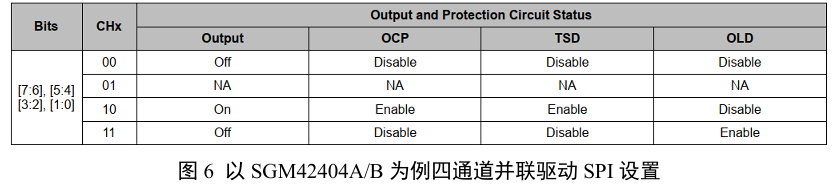

图5显示了SGM42214xQ直接驱动方式下，多通道输入短接时，输出通道间的开关延迟测量结果。由于内部四通道共用同一个电荷泵电路进行驱动，各通道间同步开关的延迟误差仅来自内部时钟，延迟时间为微秒量级。实测发现，通道2与通道4间的输出延迟时间为0.2μs，相比开关上升/ 下降时间的几十微秒级别，该延迟对并联驱动负载应用基本无影响。类似地，图 6 展示了参考 SGM42404A/B Datasheet^[2]设置 SPI 驱动方式下的并联驱动通道开关控制同步指令。图7则显示了多通道同步开通时，各单通道间的输出延迟时间测量结果。测量发现，通道2与通道4的输出延迟时间为3.6ns，满足各通道间同步开关的延迟误差范围。

4 并联通道应用功能参数影响

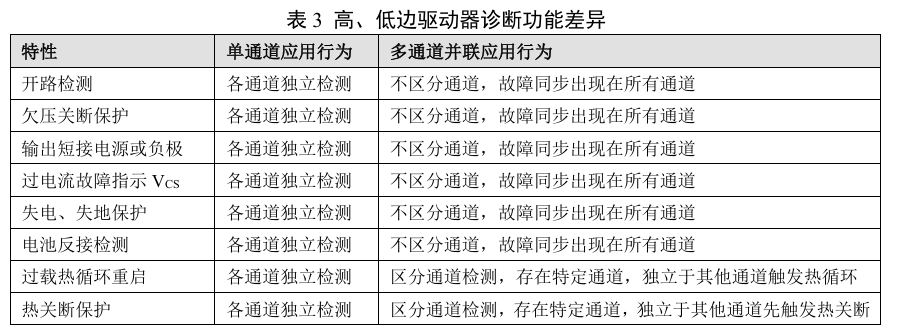

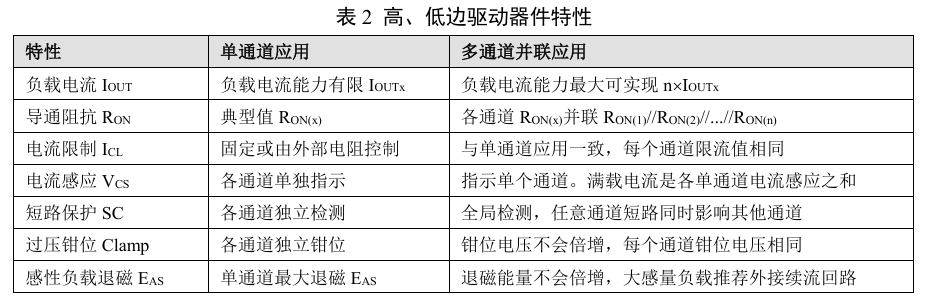

多通道并联应用时的保护功能参数与单通道独立驱动基本一致。表2总结了并联应用中高、低边驱动器件的特性及注意事项，表3总结了诊断功能在单通道与并联通道应用中的区别。

需要注意的是：

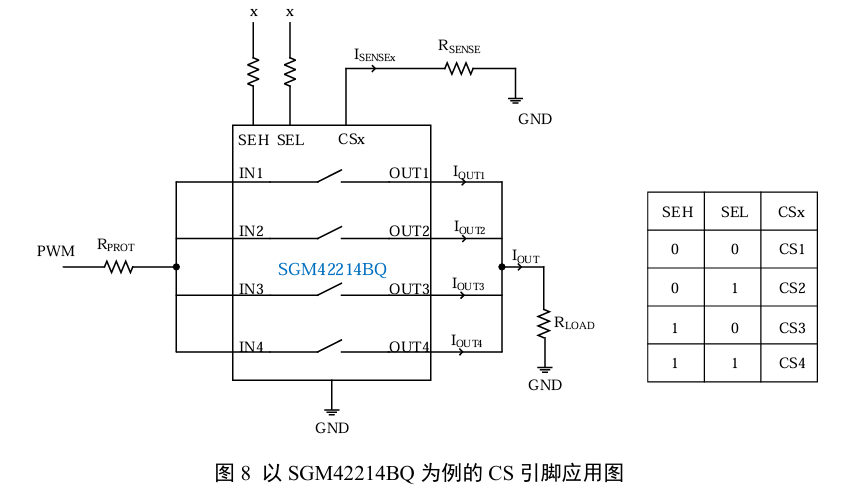

1) 对于采用通道切换轮询方式进行电流检测的器件（例如SGM42214xQ），在并联应用中，电流感应仅报告单通道输出流过的电流值，总的电流感应值等于每个通道的电流检测读数之和。其CS引脚应用图如图8所示。此时，微控制器可以检测到的CS引脚电压为：

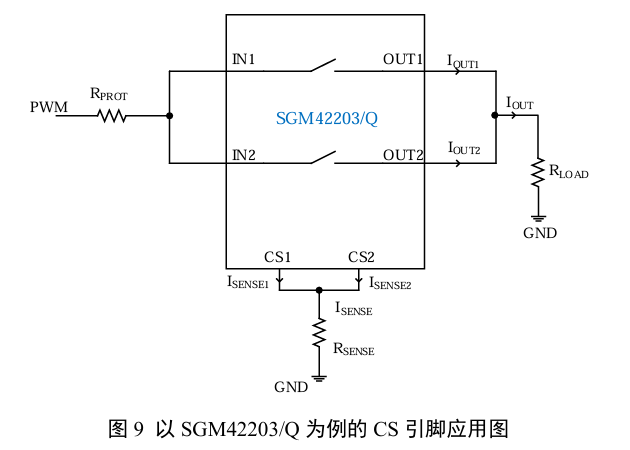

2) 对于每个通道具备单独电流检测的器件（例如 SGM42203/42203Q），在并联应用时，可将所有CS引脚短接后连接到采样电阻R_SENSE进行总电流检测。其CS引脚应用图如图9所示。此时，微控制器可以检测到的CS引脚电压为：

在多通道高、低边驱动器并联驱动感性负载应用中，感性负载关断时，因电流无法突变而产生的反电动势，需要被安全钳位在器件所能承受的安全电压范围内。器件内部每个通道均集成有漏-源电压钳位保护电路，但并联应用时，钳位电压并不会倍增，仍然保持与单通道相同的钳位电压。大电流、大感量负载关断时，所需耗散的退磁能量 E_AS并不会在各个通道之间均分散热。受器件工艺误差的影响，各通道间的钳位电压也存在一定的偏差。最坏的情况下，钳位电压偏低的通道会率先激活钳位保护并微导通，导致全部退磁能量集中流过该通道，由此产生的瞬态应力可能会损坏该通道。如果估算出并联驱动感性负载关断所需的退磁能量（E_AS=1/2×L×I²）高于器件单通道所能承受的关断退磁能量，圣邦微电子推荐参考规格书中的应用说明，在设计时增加外部钳位电路来耗散多余的退磁能量。

高、低边驱动器集成的故障诊断功能通过nFAULT、STATUS、CS、SDO 等引脚反馈给微控制器，可诊断出的故障类型包括：开路检测、输出短路电源正极或负极、过流、过载、热关断等。由于通道并联时，将输出端短接在一起，具有模拟电路检测 CS 引脚来报错的器件，通过逻辑输入引脚选择任意一个单通道来反馈负载电流状态和器件故障诊断信息。参考表3统计的单通道诊断和多通道并联应用下的诊断可知，并联多通道时，大多不区分通道，仅通过单通道进行故障反馈。特殊的，例如多通道驱动出现过载热重启或者热关断保护时，可通过对应通道的报错进行识别。这是由于工艺偏差导致并联各通道的电流限制、导通阻抗等参数并不完全一致。一旦其中某个通道达到电流限制阈值，或驱动功率发热达到热关断阈值而触发关断，该通道的电流会被强制分配到并联的其他通道，进而导致其他通道也会陆续出现过载热关断。

5 结语

通过将多通道高、低边驱动器并联输出，可实现超越单通道最大能力的输出电流。本文从多通道并联应用的角度，介绍了输入和输出的电流、电压关系，阐述了并联通道应用的设计注意事项、功能参数影响及诊断故障报错的差异。在实际应用中，为保障系统的稳定、可靠和必要的安全冗余，设计时必须充分考虑通道间的参数偏差及器件规格书的各项说明。
